TRIPLEX CABLE SURROUND
Data sheet DS22E
Triplex Cable Surround

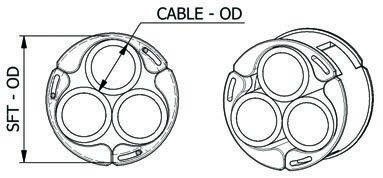

Cable OD and SFT OD
An insert which can be utilised with the following products: Emperor™ Single, Vulcan+™, 2F+ Two Hole Cable Clamp or 2A Two Hole Cable Clamp
Helps overcome the twist in triplex cable to allow the cable to be cleated at any point along its length
Low Smoke and Fume Zero Halogen (LSF0H), Phosphorus Free Nylon
| Part No. | Cable Range | Depth (mm) | Weight (g) | |
|---|---|---|---|---|
| Min | Max | |||
| SFT26 | 24 | 28 | 62 | 67.3 |
| SFT31 / SFT2F+31 | 28 | 34 | 62 / 84 | 87 / 125 |
| SFT36 / SFT2F+36 | 33 | 39 | 62 / 84 | 113 / 160 |
| SFT43 / SFT2F+43 | 39 | 47 | 62 / 109 | 140 / 272 |
| SFT51 / SFT2F+51 | 47 | 55 | 62 / 134 | 212 / 447 |
Note: SFT2F+XX part numbers refer to a deeper SFT+ moulding to be used with 2F+ and 2A clamps, see page 2 for more detail.
Note: ‘cable range’ refers to the outside diameter of one individual cable core within the triplex braid.
This product has been short circuit tested in line with EN 50368: Configuration: 2F+LSF cleat with SFT. Peak current: 76kA. Cleat spacing: 600mm.
TRIPLEX CABLE SURROUND
Data sheet DS22E
Cable cleat selection detail for cleats to be used with the triplex cable surround
| Cable OD (mm) | SFT OD (mm) | Adaptor Type | Vulcan+ | Emperor | 2F+ Clamp | 2A Clamp |
|---|---|---|---|---|---|---|
| 24 | 56 | SFT26 | VRT+03 | ES51-59 | 2F+09 | 2A-09 |
| 25 | 58 | SFT26 | VRT+03 | ES51-59 | 2F+10 | 2A-10 |
| 26 | 59 | SFT26 | VRT+03 | ES51-59 | 2F+10 | 2A-10 |
| 27 | 61 | SFT26 | VRT+04 | ES58-66 | 2F+10 | 2A-10 |
| 28 | 63 | SFT26 | VRT+04 | ES58-66 | 2F+10 | 2A-10 |
| 28 | 64 | SFT31 | VRT+05 | ES58-66 | 2F+11 | 2A-11 |
| 29 | 66 | SFT31 | VRT+05 | ES65-73 | 2F+11 | 2A-11 |
| 30 | 68 | SFT31 | VRT+05 | ES65-73 | 2F+11 | 2A-11 |
| 31 | 70 | SFT31 | VRT+06 | ES65-73 | 2F+1200 | 2A-1200 |
| 32 | 71 | SFT31 | VRT+06 | ES65-73 | 2F+1200 | 2A-1200 |
| 33 | 73 | SFT31 | VRT+06 | ES65-73 | 2F+1200 | 2A-1200 |
| 34 | 75 | SFT31 | VRT+06 | ES73-85 | 2F+1200 | 2A-1200 |
| 33 | 76 | SFT36 | VRT+06 | ES73-85 | 2F+1201 | 2A-1201 |
| 34 | 78 | SFT36 | VRT+06 | ES73-85 | 2F+1201 | 2A-1201 |
| 35 | 80 | SFT36 | VRT+07 | ES73-85 | 2F+1201 | 2A-1201 |
| 36 | 82 | SFT36 | VRT+07 | ES73-85 | 2F+1201 | 2A-1201 |
| 37 | 83 | SFT36 | VRT+07 | ES73-85 | 2F+1202 | 2A-1202 |
| 38 | 84 | SFT36 | VRT+07 | ES73-85 | 2F+1202 | 2A-1202 |
| 39 | 86 | SFT36 | VRT+08 | ES84-94 | 2F+1202 | 2A-1202 |
| 39 | 88 | SFT43 | VRT+08 | ES84-94 | 2F+1202 | 2A-1202 |
| 40 | 89.5 | SFT43 | VRT+08 | ES84-94 | 2F+1202 | 2A-1202 |
| 41 | 93 | SFT43 | VRT+08 | ES84-94 | 2F+131 | 2A-131 |
| 42 | 94 | SFT43 | VRT+09 | ES84-94 | 2F+131 | 2A-131 |
| 43 | 95 | SFT43 | VRT+09 | ES94-118 | 2F+131 | 2A-131 |
| 44 | 97 | SFT43 | VRT+09 | ES94-118 | 2F+131 | 2A-131 |
| 45 | 99 | SFT43 | VRT+10 | ES94-118 | 2F+132 | 2A-132 |
| 46 | 102 | SFT43 | VRT+10 | ES94-118 | 2F+132 | 2A-132 |
| 47 | 104.5 | SFT43 | VRT+11 | ES94-118 | 2F+132 | 2A-132 |
| 47 | 105 | SFT51 | VRT+11 | ES94-118 | 2F+132 | 2A-132 |
| 48 | 107 | SFT51 | VRT+11 | ES94-118 | 2F+141 | 2A-141 |
| 49 | 110 | SFT51 | VRT+12 | ES94-118 | 2F+141 | 2A-141 |
| 50 | 112 | SFT51 | VRT+12 | ES94-118 | 2F+141 | 2A-141 |
| 51 | 114 | SFT51 | VRT+12 | ES94-118 | 2F+142 | 2A-142 |
| 52 | 117 | SFT51 | VRT+12 | ES94-118 | 2F+142 | 2A-142 |
| 53 | 119.5 | SFT51 | VRT+13 | ES118-130 | 2F+142 | 2A-142 |
| 54 | 121 | SFT51 | VRT+13 | ES118-130 | 2F+151 | 2A-151 |
| 55 | 123.5 | SFT51 | VRT+13 | ES118-130 | 2F+151 | 2A-151 |
For part numbers in red the wider SFT2F+ needs to be used to suit the increased depths of the clamps.
